Svjetlo u automobilskoj industriji ušlo je u digitalnu eru, a dokaz tome je upravljanje svjetlosnim modulima visoke rezolucije. Tehnologija je stvorila mogućnosti adaptivnog osvjetljenja koje se dinamički prilagođava svakoj situaciji na cesti. Primjer takvog naprednog rješenja su HD-Matrix LED prednja svjetla marke Hella, koja se koriste u mnogim automobilima, među ostalim i u Porscheu.

Konstrukcija i princip rada: više od 32.000 svjetlosnih piksela

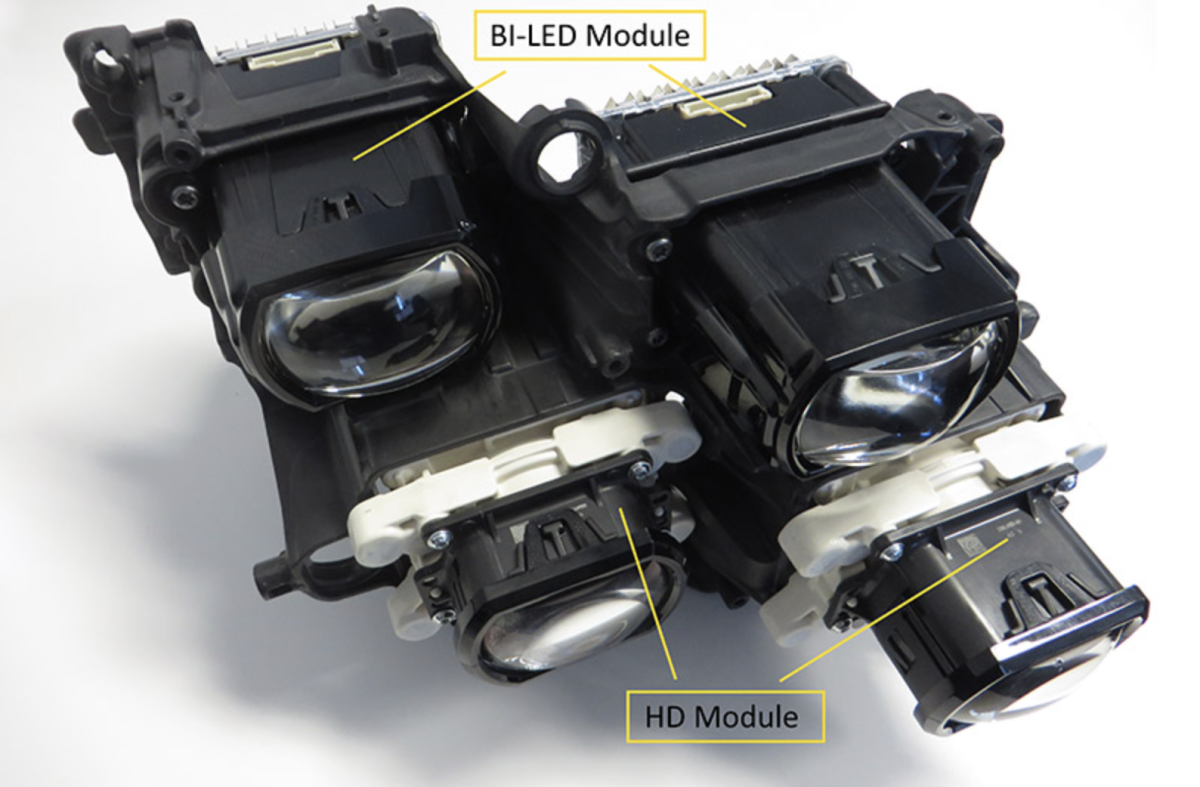

U opisanom LED reflektoru nalaze se četiri svjetlosna modula s gotovo kvadratnim lećama, postavljenim na zajedničkom okviru. U donjem dijelu smještena su dva ključna HD modula, odgovorna za kratka i duga svjetla. Svaki od tih modula sadrži identičnu LED matricu koja se sastoji od 16.384 mikroelektroluminiscentnih dioda. Ti minijaturni izvori svjetlosti generiraju tok visoke rezolucije na izuzetno kompaktnoj površini od samo 12,8 x 3,2 milimetra. Važno je napomenuti da se svjetlina svake od tih dioda može regulirati u više od 1000 razina. Svaki HD modul radi sa posebno dizajniranom lećom, izrađenom od stakla s jedinstvenim brušenjem, koja je odgovorna za formiranje različitih kutova osvjetljenja.

Vanjski modul karakterizira širokokutni objektiv, koji pokriva vidno polje od 40 stupnjeva horizontalno i 10 stupnjeva vertikalno. Unutarnji modul opremljen je teleobjektivom koji koncentrira svjetlost u užem rasponu od 20 stupnjeva horizontalno i 5 stupnjeva vertikalno. Iako je područje koje osvjetljava unutarnji modul dvostruko manje, intenzitet svjetlosti je znatno veći. Zahvaljujući inteligentnom preklapanju raspršivanja svjetlosti oba HD modula, postiže se široko i istovremeno intenzivno osvjetljenje u središnjem dijelu vidnog polja.

S ukupno više od 32.000 pojedinačno kontroliranih piksela za svaki reflektor, HD moduli generiraju svjetlost visoke rezolucije, usmjeravajući je precizno tamo gdje je najpotrebnija. Upravljanje tim pikselima obavlja se pomoću elektroničkog kontrolera, smještenog u svakom reflektoru. Zbog ogromne količine podataka koji se prenose, u ovom su rješenju po prvi put korištena GMSL (Gigabit Multimedia Serial Link) sučelja, koja osiguravaju brzu komunikaciju.

Algoritmi za upravljanje svjetlom: “za svaku situaciju”

Glavna karakteristika Hella Matrix reflektora je primjena posebnih algoritama koji upravljaju dvama izvorima svjetlosti u reflektoru pomoću jednog kontrolera. Ti algoritmi u stvarnom vremenu izračunavaju optimalnu raspodjelu svjetlosti. To omogućuje učinkovito osvjetljavanje područja koje pokrivaju objektivi svjetlosnim tokom vrijednosti preko 1400 lumena.

Osvjetljenje koje generiraju moduli počinje neposredno ispred vozila i pokriva cijelo područje tradicionalnih dugih svjetala. Algoritmi upravljanja osiguravaju da se potrebna količina svjetlosti može precizno rasporediti.

U gornjem dijelu reflektora smještena su dva identična Bi-LED funkcijska modula, svaki opremljen sa šest snažnih LED dioda. Oni su odgovorni za osvjetljavanje prednjeg polja i služe kao dodatna duga svjetla. Pojedinačno preklopivo i zatamnjivo svjetlo emitira se kroz precizno brušene leće. Dodatno, iznad svakog od četiri glavna modula, na okviru je montirana LED traka koja služi kao dnevna svjetla i pozicijska svjetla. Karakteristični četverotočkasti svjetlosni raspored marke savršeno je vidljiv i danju i noću.

Dodatne svjetlosne funkcije u Matrix reflektorima

Osim osnovnih funkcija, Matrix reflektori tvrtke Hella omogućuju programiranje mnogih dodatnih značajki, kao što su:

• “Pozdrav i zbogom”: pri otvaranju ili zatvaranju automobila, HD moduli mogu prikazivati programiranu svjetlosnu animaciju na površini ispred automobila. Slična animacija, reproducirana obrnutim redoslijedom, prati isključivanje paljenja i napuštanje vozila, dodajući vizualni element “pozdrava i zbogoma”
• Dodatna duga svjetla: U situacijama kada sustav automatskih dugih svjetala ne detektira nikakva vozila sprijeda niti ona koja dolaze iz suprotnog smjera, aktiviraju se dodatna duga svjetla. Osim dva HD modula koji se prebacuju na način dugih svjetala, aktiviraju se i oba gornja Bi-LED funkcijska modula. To omogućuje povećanje svjetlosnog toka s 1400 na 2500 lumena, što omogućuje osvjetljavanje ceste na udaljenosti do 600 metara. Dodatna duga svjetla automatski se isključuju kada se otkriju drugi sudionici u prometu.
• “Nezasljepljujuća” duga svjetla: Kada kamera vozila registrira drugo vozilo, dodatna duga svjetla odmah se isključuju. Istovremeno, područje osvjetljenja koje pada na otkriveno vozilo precizno se zatamnjuje deaktiviranjem odgovarajućih piksela u HD modulima. Energija svjetlosti oslobođena na taj način ne gubi se – pretvara se u dodatno funkcionalno HD svjetlo, koje udvostručuje intenzitet osvjetljenja s obje strane “zasjenjenog” područja. Zahvaljujući tome, sva dostupna HD svjetlosna snaga optimalno se koristi za maksimalno osvjetljavanje ceste, značajno poboljšavajući vidljivost vozaču bez zasljepljivanja drugih.
• Osvjetljavanje prometne trake: Funkcija aktivirana na autocestama i brzim cestama ima za cilj poboljšati osvjetljenje vlastite prometne trake. Neovisno o položaju vozila u traci, kolnik između linija koje ograničavaju traku intenzivno se osvjetljava u obliku “tepiha svjetlosti”. Zanimljivo je da se osvjetljenje širi na susjedne prometne trake u trenutku početka manevra promjene trake i prelaska razdjelne linije. Svjetlosni tok automatski se prilagođava trenutnoj putanji vožnje nakon završetka manevra.

Dijagnostika: što se može pokvariti u reflektoru?

Kvar LED reflektora može najaviti kontrolna lampica (ovisno o sustavu) i zapis koda greške u kontroleru reflektora ili vozila. Uzroci kvara mogu uključivati neispravno napajanje, vanjska ili mehanička oštećenja, probleme s komunikacijskim sustavom i sabirnicom, kvar elektronike reflektora, kvar kontrolera ili kvar motora ventilatora za hlađenje reflektora.

SSL | HD reflektori i ostali elementi osvjetljenja vozila kontinuirano se nadziru putem kontrolera u sustavu vozila. Sve neispravnosti registriraju se u memoriji grešaka kontrolera i mogu se očitati pomoću odgovarajućih dijagnostičkih uređaja. U nekim modelima vozila, vozač se informira o otkrivanju greške sustava putem dodatnog upozorenja u automobilu.

Nakon obavljanja određenih popravaka potrebno je ponovno namještanje postavki SSL | HD reflektora. To se odnosi, između ostalog, na popravke povezane s demontažom i ponovnom montažom reflektora, popravke ili postavke koje utječu na visinu vozila te zamjenu komponenti poput senzora razine vozila, kontrolera električne instalacije, aktuatora za regulaciju visine ili kontrolera svjetala za pojedine module.

Podešavanje

Prije početka podešavanja, treba se uvjeriti da se vozilo i uređaj za podešavanje svjetala nalaze na ravnoj podlozi, da je ručna kočnica otpuštena, da je tlak u gumama ispravan, da su kućišta reflektora čista i neoštećena, da je upravljač postavljen za vožnju ravno naprijed, a visina vozila ispravna (u slučaju prethodnog podizanja, treba vratiti normalnu razinu ovjesa). Također treba provjeriti opterećenje vozila i prilagoditi ga smjernicama proizvođača, uvjeriti se da je napon akumulatora viši od 11,0 V i provjeriti da u kontrolerima važnim za sustave udobnosti nema zabilježenih grešaka.

Za provođenje podešavanja, osim tradicionalnog uređaja za podešavanje svjetala, potreban je i dijagnostički uređaj. Proces podešavanja inicira se i provodi u skladu s dijagnostičkim programom. U vozilima opremljenim sustavom niveliranja, prije podešavanja treba postaviti podvozje na normalnu visinu i isključiti taj sustav. Nakon završetka operacije, sustav niveliranja ponovno se aktivira.

LED SSL | HD Matrix: složeni razvoj u ime sigurnosti

Reflektori LED SSL | HD Matrix marke Hella nesumnjivo su prekretnica u tehnologiji automobilskog osvjetljenja. Odlikuju se naprednom konstrukcijom, inteligentnim upravljanjem i mnoštvom funkcija. Sve to, naravno, utječe na složenost održavanja reflektora, ali s druge strane, značajno povećavaju razinu sigurnosti i udobnosti vožnje te otvaraju nove perspektive za interakciju automobila s okolinom i samim vozačem.
