Kada nas klijenti pitaju o ugradnji LED svjetlosne trake ili kompleta dodatne rasvjete, jedno od najčešćih pitanja glasi: „Kako se uvjeriti da su moja svjetla legalna na cesti?”

U Europi (i u mnogim izvaneuropskim zemljama poput Kanade, Australije, Novog Zelanda ili Japana) rasvjeta vozila u postupku homologacije cijelog vozila mora zadovoljiti zahtjeve Pravilnika UNECE br. 48 (UNECE Reg 48).

Taj pravilnik precizno određuje koja rasvjeta mora biti tvornički ugrađena i na kojem mjestu. Kada je riječ o dodatnim dugim svjetlima, UNECE Reg 48 dopušta ugradnju dva dodatna para svjetiljki – uz obvezni par dugih svjetala. Upravo zato proizvođači automobila ponekad tvornički ugrađuju dodatne reflektore kao element originalne opreme.

Ključno je, međutim, to da nakon što vozilo napusti tvornicu i dospije u salon, na snagu stupaju nacionalni propisi – i tu se pojavljuje određena sloboda.

Kako se nacionalni propisi razlikuju od UNECE Reg 48?

Švedska: Nema ograničenja broja svjetiljki ni ograničenja jakosti svjetla. To proizlazi iz djelovanja švedskih vlasti sedamdesetih godina, kada je porastao broj smrtnih nesreća uzrokovanih lošom vidljivošću na seoskim cestama. Dodatna rasvjeta i danas spašava živote – osobito u situacijama sudara s losovima.

Ujedinjeno Kraljevstvo: Primjenjuje se Pravilnik RVLR (Road Vehicle Lighting Regulations), kojim se inspektori rukovode pri godišnjem tehničkom pregledu (MOT). Dopušta se proizvoljan broj dodatnih glavnih svjetala bez ograničenja maksimalnog intenziteta.

Finska: Dopuštena je ugradnja dodatnih svjetiljki, uključujući jednu na osi simetrije vozila – no ukupna jakost svih dugih svjetala mora se kretati unutar propisanih granica.

Francuska: Code de la route dopušta ugradnju dva ili četiri duga svjetla. Ne postoji nikakvo ograničenje maksimalnog intenziteta.

Poljska, Švicarska, Njemačka, Austrija i dr.: Mnoge zemlje usklađuju svoje nacionalne propise s UNECE Reg 48, što znači da se dodatne svjetiljke moraju ugrađivati u parovima, a ukupni intenzitet svih svjetala mora se kretati unutar propisanih granica.

Što znači oznaka E-mark na LED svjetlosnoj traci?

Ako LED svjetlosna traka nosi oznaku E-mark, to znači da je svjetiljka testirana i certificirana u skladu s pravilnicima UNECE-a. Certifikacija potvrđuje zadovoljavanje strogih normi u pogledu:

• oblika svjetlosnog snopa,
• intenziteta svjetla,
• trajnosti i otpornosti na okolišne uvjete,
• električne sigurnosti.

Tipična oznaka izgleda primjerice ovako: E9 u kružiću s pojmovima A, B ili RA. Broj označava zemlju koja je izdala certifikat – E9 označava Španjolsku, jednu od nekoliko ovlaštenih tijela za certificiranje u sustavu UNECE-a.

Dodatne oznake na proizvodu nose važne informacije:

• PL – svjetiljka ima plastičnu leću koja je prošla testove otpornosti na ogrebotine, zadržavanja prozirnosti i otpornosti na UV zračenje.
• HR – svjetiljka je homologirana kao reflektor klase B. Samo slovo R označava klasu A.
• Brojevi pravilnika – npr. R149, R148, R112, R7 – označavaju konkretni pravilnik UNECE-a na temelju kojeg je proizvod dobio certifikat. Svaka certificirana svjetiljka ima jedinstveni broj certifikata koji kontrolnim tijelima omogućuje provjeru dokumentacije.

E-mark certifikati dostupni su za preuzimanje na stranicama proizvoda Lazer Lamps u odjeljku „Downloads”. Dostavljamo prva tri stranica certifikata – cjelovito izvješće može se dobiti na zahtjev.

Referentne vrijednosti i tehnologija Flash-to-Dim

Svako homologirano dugo svjetlo ima referentni broj (reference mark). On odgovara maksimalnom vršnom intenzitetu svjetla, mjerenom s udaljenosti 25 metara. Njegova svrha je osigurati da ukupna snaga svih dugih svjetala u vozilu ne prekorači dopuštene granice.

U mnogim europskim zemljama maksimalna ukupna referentna vrijednost iznosi 100, uključujući i tvornička svjetla i sva dodatna svjetla. Primjer:

• Tvornički reflektori imaju referentnu vrijednost 20 svaki → ukupno 40
• Za dodatne svjetiljke preostaje 60 bodova
• Dakle, mogu se ugraditi četiri pomoćne svjetiljke s referentnom vrijednošću 15 svaka → ukupno 100

U Lazer Lamps projektiramo naše svjetiljke tako da imaju relativno niske vršne referentne vrijednosti. To postižemo širom i ravnomjernijom raspodjelom svjetla – umjesto da se sav intenzitet koncentrira u uskom središtu snopa, naše svjetiljke osvjetljavaju cestu šire i ravnomjernije.

Mnogi Lazerovi proizvodi imaju uz to dvostruku razinu snage:

• Cestovni način rada (niža snaga, homologiran za vožnju na cesti)
• Boost način rada (viša snaga, za terenska vozila ili u zemljama bez ograničenja intenziteta)

Najnoviji proizvodi – poput Glide i Sentinel PL2 – opremljeni su inovativnom tehnologijom Flash-to-Dim, koja omogućuje praktično prebacivanje između načina rada tijekom vožnje. Pri homologaciji svjetiljka se testira u cestovnom načinu rada, što omogućuje postizanje niže referentne vrijednosti i dobivanje certifikata.

Vozači koji voze u zemljama s rigidnijim propisima trebali bi koristiti cestovni način rada. Na terenu ili u zemljama bez ograničenja intenziteta (UK, Norveška, Švedska) može se aktivirati Boost Mode radi maksimalne vidljivosti.

Što je dvostruki E-mark?

Neke LED svjetlosne trake imaju tzv. dvostruki E-mark (double E-mark). Do toga dolazi kada traka sadrži dva unutarnje zasebna LED modula, od kojih je svaki certificiran kao samostalno dugo svjetlo. Iako proizvod izvana izgleda kao jedna cjelina, iznutra funkcionira kao dva neovisna, certificirana rasvjetna elementa.

Primjer: Linear-18

Svjetlosna traka Linear-18 podijeljena je na lijevu i desnu sekciju – identične, ali certificirane kao dva odvojena rasvjetna modula. Po uključivanju oba segmenta svijetle istovremeno. Ovakav način certificiranja omogućuje maksimiziranje učinkovitosti proizvoda uz istovremeno zadržavanje sukladnosti s propisima.

Primjer: Glide

Glide je još jedna traka s dvostrukim E-markom, ali nešto drugačije konfiguracije. Snop s lijeve strane razlikuje se od desnog jer središnji dio svjetiljke sadrži točkaste reflektore (spot) namijenjene velikom dometu, a bočni reflektori stvaraju široki snop. Takav asimetrični oblik snopa znači da se lijeva i desna sekcija certificiraju zasebno. Zajedno postižu referentnu vrijednost 12,5, što omogućuje dobivanje dvostrukog E-marka.

Zašto Glide u krovnim podovima ima jednoznamenkasti E-mark?

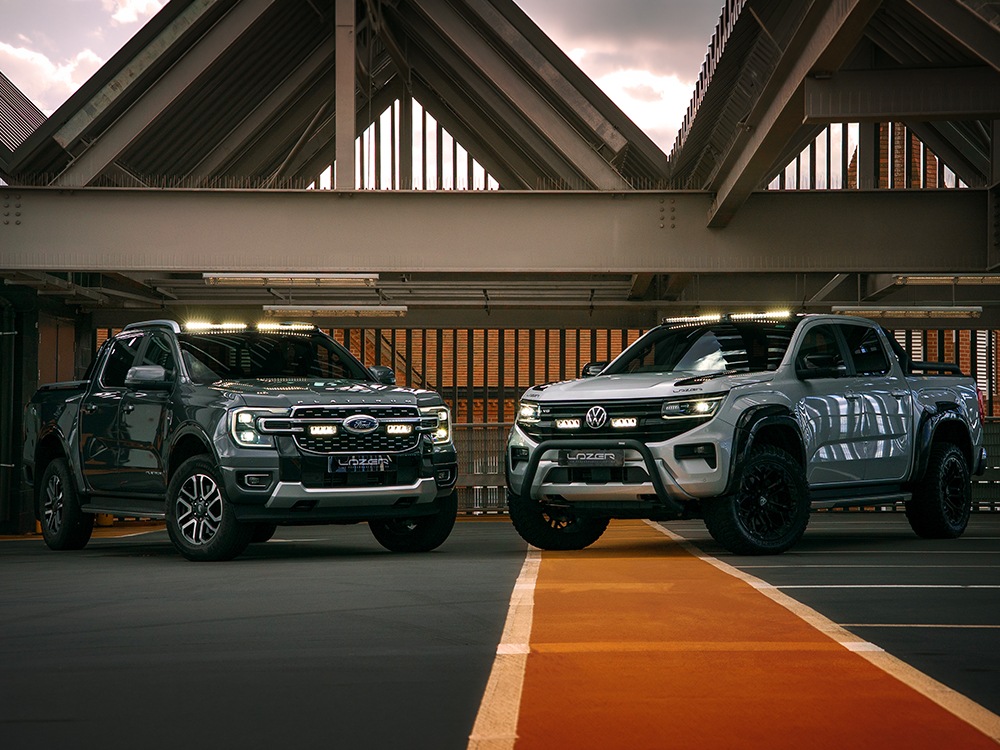

Kada se svjetlosne trake Glide integriraju u krovne podove – npr. za VW Amarok ili Ford Ranger/Ranger Raptor – certificiranje se mijenja. UNECE Reg 48 dopušta samo četiri dodatna duga svjetla. Svjetlosna traka s dvostrukim E-markom broji se kao dva svjetla. Kada bi na krovu bile ugrađene dvije trake s dvostrukim E-markom, limit bi bio iscrpljen – što bi onemogućilo istovremenu ugradnju grillskog kompleta.

Stoga Glide koji se koristi u krovnim podovima dobiva ponovnu certifikaciju kao svjetiljka s jednostrukim E-markom. Izmijenjeni broj homologacije vidljiv je na umetku poda i na naljepnici na donjem dijelu svjetiljke.

Klase dugih svjetala: A, B i RA

Pravilnici UNECE-a klasificiraju duga svjetla u tri kategorije:

• Klasa B – reflektori visoke snage koji nadopunjuju tvornička duga svjetla. Većina naprednih LED svjetlosnih traka Lazer Lamps certificirana je upravo u ovoj klasi. Označene su slovima HR na leći.
• Klasa RA – dopunski reflektori, uvedeni ažuriranjem Pravilnika 48 iz rujna 2024. godine. Mogu se koristiti isključivo zajedno s svjetiljkama klase A ili B. Zbog nižeg intenziteta imaju i niže referentne vrijednosti.
• Klasa A – reflektori niže snage koji ne zadovoljavaju pragove potrebne za klasu B. Označeni slovom R. Primjer je svjetiljka ST2 tvrtke Lazer Lamps.

Sažetak: kako osigurati legalnost LED traka i pomoćnih svjetala

Razumijevanje propisa o cestovnoj rasvjeti može se činiti kompliciranim, ali oznake na proizvodima pružaju jasne dokaze o sukladnosti sa zakonom.

Da bi ugradnja bila legalna, uvijek vrijedi provjeriti:

• ima li svjetiljka valjani certifikat E-mark,
• primjenjuje li se odgovarajuća klasa dugih svjetala,
• prelazi li broj ugrađenih pomoćnih svjetiljki dopušteni limit,
• kreće li se ukupna referentna vrijednost unutar granica određenih propisima.

Odabirom ispravno certificiranih proizvoda i njihovom ugradnjom u skladu s propisima, možete u potpunosti iskoristiti prednosti visokoučinkovite LED rasvjete – bez izlaganja pravnim problemima.

Često postavljana pitanja

Jesu li LED svjetlosne trake legalne u EU? Da, LED svjetlosne trake mogu biti legalne – pod uvjetom da zadovoljavaju nacionalne propise o rasvjeti. U zemljama s najstrožim propisima (Njemačka, Švicarska, Poljska i druge EU zemlje koje primjenjuju UNECE Reg 48) svjetiljke moraju: imati certifikat E-mark, biti priključene tako da rade isključivo s dugim svjetlima, ne prekoračivati granice referentnih vrijednosti i biti ugrađivane u parovima (najviše dva dodatna para, tj. 6 svjetiljki ukupno zajedno s tvorničkima).

Što znači E-mark na LED svjetiljkama? E-mark potvrđuje da je proizvod prošao testiranje i certificiranje prema pravilnicima UNECE-a za duga svjetla. Broj uz E-mark označava zemlju koja je izdala certifikat. Napomena: oznaka CE nešto je sasvim drugo – ona je tek izjava proizvođača o sigurnosti proizvoda za prodaju i nema pravnog značenja u kontekstu cestovnog prometa.

Koja je razlika između klase A, B i RA? Klasa B su reflektori visoke snage za nadopunu dugih svjetala. Klasa RA su dopunski reflektori koji se koriste samo s drugim svjetiljkama – novost od rujna 2024. Klasa A su svjetiljke niže snage koje ne zadovoljavaju pragove za klasu B.

Koliko dodatnih dugih svjetala može se ugraditi u Europi? Prema UNECE Reg 48 dopuštena su četiri dodatna svjetla klase A ili B ili četiri klase RA, koja rade zajedno s tvorničkim dugim svjetlima. Treba uzeti u obzir i ukupnu referentnu vrijednost.

Jesu li krovne LED svjetlosne trake legalne u Europi? Da – pod uvjetom da zadovoljavaju pravilnike UNECE-a. Moraju, međutim, poštovati limit od četiri dodatna svjetla i referentnu vrijednost do 100. Upravo zato neke krovne instalacije (poput Lazerovih podova za VW Amarok i Ford Ranger) certificiraju se kao jednostruki E-mark, kako bi se omogućila istovremena ugradnja grillskog kompleta.

Gdje se može provjeriti certifikacija LED trake? Certificirane svjetiljke imaju E-mark i broj certifikata na leći ili kućištu. Dokumentacija se može verificirati proverom E-marka na proizvodu, pretraživanjem broja certifikata ili preuzimanjem dokumenata s web stranice proizvođača (odjeljak „Downloads” na karticama proizvoda Lazer Lamps).
